MEMBUAT JEMBATAN KERETA API MODEL (SKALA HO) TYPE : RASUK PELAT (Deck Plate Girder Span), oleh : Tatit Yulianto

jembatan type rasuk pelat (Deck plate girder span)

Begitu banyak asesoris di dalam hobby kereta model, yang tentunya akan menambah diorama layout kereta model kita akan tampak lebih realistik, seperti pepohonan, stasiun,rumah, jembatan, tower, lampu jalan, rambu-rambu, figure manusia dan masih banyak lagi, semua asesoris tersebut dapat kita dapatkan di toko hobby kereta model atau banyak juga teman-teman sehobby yang membelinya secara on-line, buat sebagian penggemar hobby kereta model mungkin tak masalah merogoh kocek untuk mendapatkan asesoris tersebut meskipun yang  saya tahu harganya sangat bervariatif,tidak semuanya mahal….ada juga yang murah, yang terpenting buat saya pribadi hobby kereta api model adalah hobby kreatif, ada beberapa asesoris sederhana yang sesungguhnya dapat kita buat sendiri,  ada kepuasan tersendiri jika kita dapat membuatnya…..

Dalam tutorial ini saya akan memberikan sedikit pengalaman saya dalam membuat asesoris jembatan kereta api type RASUK PELAT (Deck Plate Girder Span)

Peralatan dan material  bahan yang dibutuhkan :

1.   Lembaran styrene (Hi-impact), tebal : 1 mm atau 2 mm (biasa dipakai oleh arsitek untuk membuat maket)

2.   Cutter besar atau kecil (dipastikan mata pisau cutter masih tajam)

3.    pensil

4.    Gunting

5.    Penggaris baja & plastic

6.   Lem plastic (biasa digunakan untuk model kit), tersedia berbagai merk diantaranya   merk Tamiya, Academy, bisa didapat ditoko model kit

7.   Alas potong

8.   Amplas

9.   Dempul untuk plastic (Tamiya putty)

TAHAPAN PEMBUATAN :

1.  Langkah awal potonglah lembaran styrene sheet (hi-impact) dengan menggunakan cutter,  dengan ukuran lebar 2 cm x 23 cm, buat modul dengan ukuran tersebut sebanyak 4 buah….gunakan penggaris baja untuk memotong…., (lihat gambar 1A & 1B),

gambar 1A & 1B

hati-hati jangan sampai jari anda ikut terpotong….hehehe, setelah selesai amplas sisi tebal dari styerene dengan amplas, agar tampak potongan terlihat rapi dan presisi, dalam tutorial ini saya menggunakan styrene sheet dengan ketebalan 1 mm,  dengan pertimbangan agar tidak terlalu sulit ketika memotongnya, alangkah baiknya jika ketebalan yang digunakan 2mm.

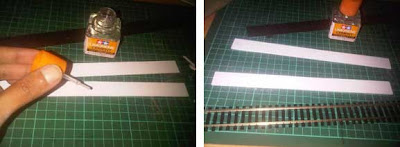

2.   Rekatkan sisi potongan modul (2 cm x 23 cm) tebal 1mm yang tadi sudah kita potong secara  berpasangan dengan menggunakan lem plastik (lem merk tamiya atau academy), dengan tujuan  agar  memperoleh ketebalan yang di ingikan yaitu 2mm (lihat gambar 2A).

Gambar 2B menunjukan hasil styrene sheet (hi-impact) yang sudah direkatkan/lem sehingga memperoleh ketebalan yang diinginkan yaitu 2 mm (lihat gambar 2B).



gambar 2A & 2B.

3.    Buatlah modul potongan styrene (hi-impact) dengan ukuran 1,4  cm x 1,8 cm sebanyak 9 buah, (lihat gambar 3).

gambar 3

4.  Tempelkan modul (1,4 cm x 1,8 cm) yang telah kita potong tadi ke dasar modul (2cm x 23cm) dengan jarak masing-masing 3 cm, (lihat gambar 4)

gambar 4



5.   Tempelkan modul 2 cm x 1,8 cm yang tersisa seperti tampak gambar 5A & 5B. Bentuk rangka utama jembatan sudah jadi, sekarang tinggal kita menambahkan rangka penguat pada sisi luar jembatan.

gambar 5A & 5B

6.   Buat batangan dengan memotong modul styrene /hi-impact dengan ukuran : 2 mm x 2 cm sebanyak  18 batang seperti tampak pada gambar 6.

gambar 6

7.   Tempelkan batangan tersebut pada sisi luar jembatan, dengan jarak 3 cm, tempelkan sejajar dengan rangka jembatan bagian dalam. Lihat gambar 7

.

gambar 7

 8.  Setelah selesai kita lihat hasilnya seperti gambar 8A & 8B.

gambar 8A & 8B

9.   Buatlah batangan dengan memotong styrene (hi-impact) dengan ukuran : 0,5 cm x 23 cm sebanyak 4 buah, batangan ini nantinya akan menjadi tumpuan rel. (gambar 9).

gambar 9

10.   Tempelkan batangan yang sudah kita potong tadi pada bagian atas dan bawah jembatan, . (gambar 10, 11A, 11B).

gambar 10, 11A & 11B

11. Akhirnya selesai sudah jembatan yang kita buat, tinggal meletakan rel diatas jembatan lihat gambar 12A & 12B.

gambar 12A & 12B

Setelah selesai cat lah jembatan dengan warna besi baja seperti warna aslinya, lebih realistis lagi apabila ada sentuhan weathering.

contoh jembatan yang sudah diberi weathering

Demikian pengalaman saya yang coba saya bagi keteman-teman sesame pecinta kereta model, semoga tutorial ini dapat membantu.
